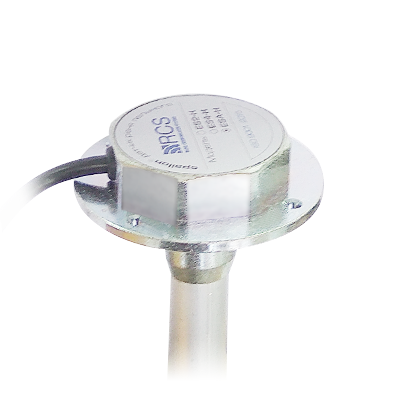

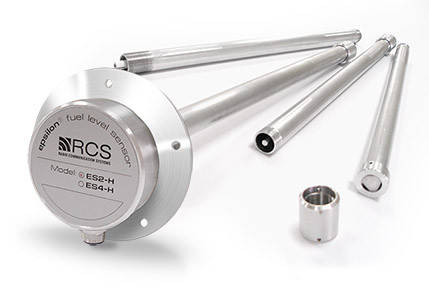

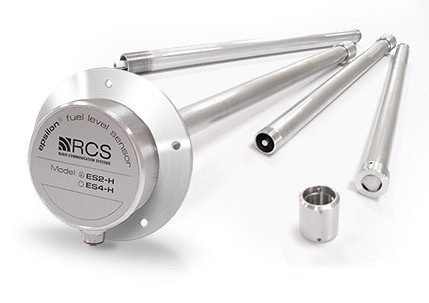

Датчик рівня палива RCS Epsilon ESx-H

Датчик призначений для моніторингу рівня палива в баках транспортних засобів та стаціонарних резервуарах. Він також підходить для вимірювання рівня різних рідин, які не проводять електричного струму.

Моделі ES2-H, ES4-H та ESA-H відрізняються функціональними особливостями та способами передачі даних:

·       ES2-H та ES4-H працюють з інтерфейсами RS-232 та RS-485.

·       ESA-H сумісна з обладнанням для зчитування аналогових сигналів (напруги).

Особливості моделі ES2-H:

·       Підтримує частотний інтерфейс, забезпечуючи сигнал частотою від 500 до 1500 Гц, що лінійно залежить від рівня палива.

·       Видає аналоговий сигнал (від 0 до 10 В) при підключенні перетворювача частота/напруга FV-10.

Датчики оснащені електронною гальванічною ізоляцією інтерфейсних і ланцюгів живлення для додаткової надійності.

Конструкція та принцип роботи

Система вимірювання рівня палива складається з вимірювального зонда, що занурюється в рідину, та вимірювальної головки.

Вимірювальний зонд виконує роль змінного конденсатора, ємність якого змінюється в залежності від рівня палива. у аналоговому форматі (ESA-H).

Тарування бака

Для точного визначення обсягу палива проводиться процедура тарування Цей процес дозволяє встановити залежність між об'ємом рідини в баку і кодом рівня, що робить вимірювання максимально точними.

Застосування: Датчик ідеально підходить для використання у транспортній та стаціонарній паливній інфраструктурі, забезпечуючи високу точність та надійність.
