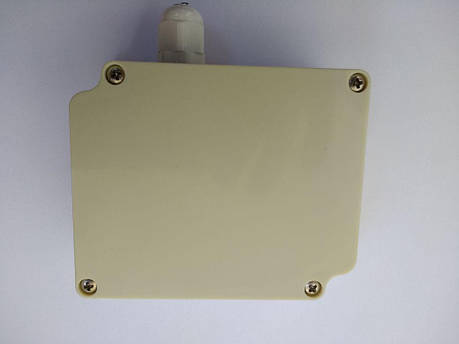

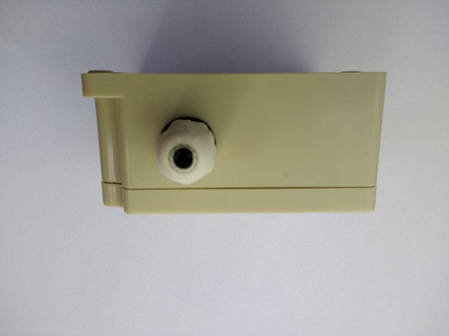

Bitrek BLE безконтактний зчитувач причепного обладнання

BLE ідентифікатор навантаження (далі — пристрій) зроблений із використанням технології Bluetooth Low Energy і призначений для бездротової ідентифікації обличчя відповідального за вивантаження
( водієвіля), або ідентифікацію транспортного засобу, у яке можна виконати вивантаження зерна з бункера комбайна.

Технічно пристрій складається з двох функціональних блоків: BLE-радіомодуля й безконтактної BLE-радіометки. Остання зроблена у формі брелока з кнопкою й автономним живленням.

Пристрій працює в складі системи Bitrek Connect і є її окремим функціональним модулем. Крім цього, пристрій може працювати окремо від системи Bitrek Connect, але з
деякими обмеженнями.

Принцип роботи

BLE-радімодуль встановлюється на зовнішню стінку комбайна зі боку, де розміщений шнек вивантаження. Радіомодуль постійно є в режимі приймання сигналу радіометки.

BLE-радіометка розташована в водія транспортного засобу, у яке має здійснюватися вивантаження зерна. Під час під'їзду до комбайна водій натискає на кнопку, розташовану на корпусі радіометки. Після натискання радіометка передає через Bluetooth каналом свій номер. Як тільки радіомодуль отримує через Bluetooth ID мітки — він починає транслювати його в шину CONNECT-BUS, а також за запитом може передати його RS485. Під час обміну даними між провідним пристроєм і BLE радіомодулем RS485 використовується протокол СОВА. Передавання ID
мітки відбуваються впродовж заданого тайматута (доступний для настроювання).

Додатково комбайн може бути обладнаний контролером виконавчих механізмів (модуль RL01) системи Bitrek Connect. В такому випадку, крім ідентифікації транспортного засобу, у який здійснюється вивантаження, можна контролювати роботу шнека, який не зможе бути увімкнений у разі, якщо водій транспортного засобу не має радіометки, або якщо ця радіометка не ідентифікується радіомодулем.

Під час замовлення обладнання можна розділити радіометки на кілька груп. Водночас кожен радіомодуль працюватиме тільки зі своєю групою міток.

Комплект постачання

BLE ідентифікатор навантаження постачається в наступній комплектації:

• BLE-радімодуль — 1 шт.
• BLE-радіометка — кількість уточнюється під час замовлення.
• Технічний паспорт — 1 шт.
• Гарантійний талон — 1 шт.
• Пакувальна коробка — 1 шт.
